施工方法

Construction

突出量の確認
まずは、被締結体天端からの突出量を
確認します。コンクリート天端ではなく、
被締結体の天端から測定してください。

Aタイプの施工方法

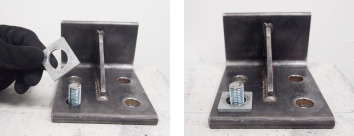

1 特殊座金をセット

専用の特殊座金をセットします。

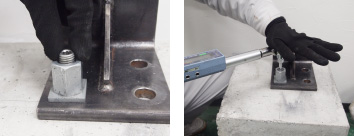

2 ロングネジナット本体

ロングネジナット本体をセットし、トルクレンチで規定値まで締め込みます。

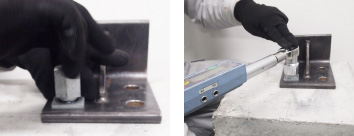

3 止めネジをセット

専用の止めネジをセットし、ヘキサゴンヘッドのトルクレンチで規定値まで締込み、施工完了です。

Bタイプの施工方法

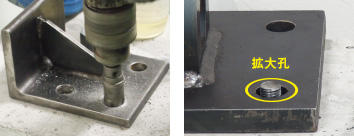

1 拡大孔を設ける

被締結体に拡大孔を設けます。

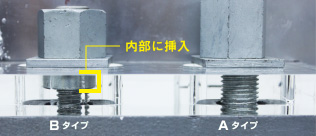

内部に挿入することで極端な突出量不足に対応可能です。

以降の手順はAタイプと同様です。
